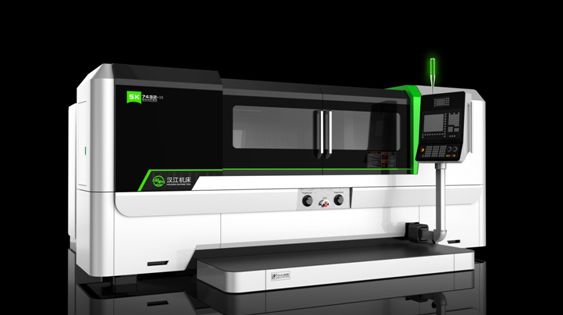

【主要用途】
主要用于各種三角螺紋、梯型絲杠及滾珠絲杠的高效精密磨削。
1、采用西門子828D數控系統，實現六軸三聯動控制。
2、控制軸數
Z軸：工作臺縱向運動 配置光柵尺 全閉環控制
X軸：砂輪架橫進給運動
C軸：頭架主軸回轉運動 配置角度編碼器 全閉環控制
A軸：砂輪架轉筒水平回轉運動
V軸：修整器滑座垂直運動
W軸：修整器拖板水平運動
其中C、Z兩軸聯動，實現螺紋運動；W、V兩軸聯動，通過金剛石碟輪對砂輪進行修整；A軸回轉運動實現螺旋升角的自動調整。配置兩個電子手輪，可對機床各數控軸的運動進行手動控制。
機床磨削滾珠絲杠穩定達到P2級，精度符合GB/T17587.3－1998（ISO3408-3:2006）；檢驗工具為絲杠動態測量儀。
磨削梯形絲杠可達6級（符合JB2886－1992）。
1、后置式電機與靜壓軸承組合的砂輪主軸，使工件磨削后的表面質量大大提高。
2、多次優化的頭架使磨削時工件的轉速提高一倍，大大提高了機床的加工效率。
3、多次優化的CNC砂輪修整器使各種形狀砂輪的修整精度更高，修整柔性更好。
4、恒溫、大流量、雙重過濾冷卻系統的升級及多點式工件淋浴冷卻裝置的開發，使滾珠絲杠加工精度受溫度的影響程度大大減小。
5、智能式磨削軟件，通過人機交戶方式靈活方便的實現各種砂輪形狀的修整和不同工件的磨削。
| SK7432×15GX | SK7432×20GX | |
| 1、安裝直徑 | 320mm | 320mm |
| 2、頂尖距 | 1500mm | 2000mm |
| 3、可磨直徑 | 250mm | 250mm |
| 4、可磨直徑 | 20mm | 20mm |
| 5、可磨螺紋長度 | 1360mm | 1800mm |
| 6、可磨螺紋的螺距 | ||
| 模數螺紋 | 1π～18π | 1π～18π |
| 公制螺紋 | 1.5～48mm | 1.5～48mm |
| 英制螺紋 | 2～18牙/英寸 | 2～18牙/英寸 |
| 7、可磨螺紋導程 | 300mm | 300mm |
| 8、可磨螺紋螺旋升角 | ±25° | ±25° |
| 9、可磨螺紋頭數 | 1～99(任意) | 1～99(任意) |
| 10、工作臺回程速度 | 3000mm/min | 3000mm/min |
| 11、砂輪架快速進退速度 | 2500mm/min | 2500mm/min |
| 12、頭架主軸工作轉速 | 0～100r/min | 0～100r/min |
| 13、砂輪主軸轉速 | 1720～2150r/min | 1720～2150r/min |
| 14、砂輪線速度 | 45m/s | 45m/s |
| 15、砂輪尺寸 | ||
| 外徑×內徑 | φ500～φ400×φ305 | φ500～φ400×φ305 |
| 寬度 | 10mm | 10mm |
| 16、工作重量 | 100kg | 130kg |
